產品詳細介紹：

　　隨著社會的進步，技術的發展，大量負載變化很快而且在運行過程中產生諧波的用電設備的使用，使得動態無功補償與諧波治理的問題日益突出，配電系統中常常會出現含有諧波、且負荷變化較大的工況，傳統的靜態無功補償及靜態無源濾波裝置無法滿足這一需求。對此，安徽東能電氣有限公司特別推出HSDY-TSF系列智能型動態無功補償及諧波治理成套裝置系列產品。它采用xj****的電力電子技術、智能控制技術，一方面有效解決了諧波工況下并聯電容器投切補償?shù)膯栴}，另一方面可根據用戶實際要求抑制或治理諧波，清潔電網環境，為新一代智能型動態無功補償及諧波治理成套裝置。該裝置用晶閘管作為投切開關實現濾波器的無觸點自動投切，可以連續頻繁投切濾波器組而不影響開關和電容器的壽命。濾波器可濾除系統中諧波電流，改善電壓波形畸變，快速跟蹤系統無功電流的變化，就地進行無功補償，改善用戶的功率因數，降低電耗，穩定母線電壓。　　
　　應用行業：
　　可廣泛應用于電力、冶金、造船、港口、煤礦、石油、化工、輕工、建材、機械等行業供配電系統中，要求動態無功補償且同時需要抑制或治理諧波的場合，尤其適用于有諧波且負荷變化較大的工況。　　
　　應用負載：
　　軋機、電焊機、提升機、大型吊機、行車等沖擊性負載　　
　　主要功能：
　　◆  有效支撐系統電壓，確保系統正常運行
　　◆  保障功率因數達標，避免無功罰款，同時有效提高設備利用率
　　◆  有效抑制或治理諧波，使系統諧波滿足******標準　　
　　技術特點：
　　◆  零電流投切，xj****的大功率晶閘管電流過零投切技術，實現零電流投入、零電流切除，無涌流、無沖擊，可頻繁、快速投切
　　◆動態響應速度快，快速跟蹤系統負荷無功變化，實時動態響應投切，系統響應時間小于30MS
　　◆根據諧波源的特性設定濾波器的投切方式和控制策略
　　◆針對三相平衡負荷和不對稱負荷可實現三相或分相投切

　　技術指標：
　　◆動態響應時間：＜30ms
　　◆額定電壓：＜1100v
　　◆諧波測量范圍：1-50次
　　◆基波無功補償：功率因數在0.92以上
　　◆諧波濾除率：非標濾波型諧波滿足GB/T14549-1993

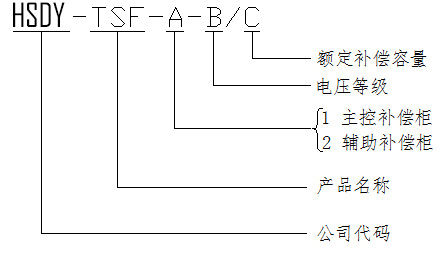

　　型號說明：

　　注：HSDY:安徽東能電氣有限公司
　　TSF:晶閘管型動態無功補償補償及諧波治理裝置
　　A:1：主控補償柜；2：輔柜補償柜
　　B:額定電壓    C：額定補償容量

　　柜體尺寸表：
　　

　　原理說明：
　　HSDY-TSF系列動態無功補償及諧波治理成套裝置，主要由快速反應智能型控制器、快速投切可控硅開關、濾波電容器、濾波電抗器、斷路器、機柜等構成，控制器采用前饋式監測（三相平衡負荷，采集單相信號；三相不平衡負荷，采集三相信號），以負載的實時無功功率為投切物理量，應用瞬時無功控制理論及網壓支持算法， 在10ms內完成信號數據采集、計算、及控制輸出；可控硅投切開關接到投切指令后，在小于10ms內完成零電流投入，投切無涌流，對電網無沖擊，并且在主電路和開關中采取措施，對于主回路濾波電容器有預充電的作用，避免了投切電容器的沖擊，使運行更加穩定、安全、可靠。為保證實時跟蹤投切，整個系統響應時間小于20ms，可滿足快速變化負載的需要，實現快速補償。

　　HSDY-TSF系列動態無功補償濾波成套裝置，按功能可分為：標準調諧型、非標濾波型

　　標準調諧型：主要適用于含有少量諧波，負荷變化較快的系統中。一般情況下，在這種系統中，單純投切電容器組的無功補償裝置是不能直接使用的，危害有三：一為并聯電容器組對諧波的放大，電容器組與電網形成并聯諧振使諧波電流放大，以致于電壓及電流的畸變更為嚴重；二為諧波對并聯電容器的直接影響，諧波電流疊加在電容器的基波電容上，使電容器的電流有效值增大，溫升增大，會降低電容器的使用壽命或使電容器損害；三為難以跟蹤快速變化的負載，容易引起過補和欠補，導致網壓波動。針對于此，在諧波含量小于30%的系統中，無功補償裝置應該串接調諧電抗器，使此回路中的諧振頻率調諧低于***低次諧波，使其在工頻呈電容性，改善功率因數，在諧振頻率時呈感性，防止諧振的發生，以防止諧波的放大，HSDY-TSF調諧型動補標準裝置能吸收5次諧波大于50%。

　　非標濾波型：適用于含有較大量的諧波的系統中。HSDY-TSF裝置由電容器串聯濾波電抗器組合而成，在工頻呈電容性，改善功率因數，在所設計的諧振頻率時形成串聯諧振，使此L-C回路在此頻率時形成非常低的阻抗，而能吸收大部分的諧波電流，從而改善系統中電壓和電流的諧波畸變率。在實際工程中，用戶的負載特性和容量不盡相同，我們會根據情況，設計不同用途（單調諧、雙調諧、高通、組合等）、不同諧振頻率（5次、7次、11次等）、不同容量的諧波濾波器，濾波型HSDY-TSF一般需要非標準設計。

　　技術特點：
　　◆控制結構簡單，功能強大，可靠性高
　　◆按照負荷的無功電流、諧波電流進行調節，可實現快速跟蹤
　　◆動態響應速度快
　　◆根據諧波源的特性設定濾波器的投切方式和控制策略
　　◆投切時無暫態沖擊
　　◆針對三相平衡負荷和不對稱負荷可實現三相或分相投切
　　◆克服了傳統的交流接觸器投切方式的缺點，無合閘涌流沖擊，無電弧重燃、無須放電即可再投
　　◆具有手動、自動切換功能
　　◆濾波器組過電流保護，濾波器組電流速斷保護，晶閘管過熱保護
　　◆三相電流不平衡保護，過電壓、欠電壓保護　　
　　技術指標：
　　◆動態響應時間：＜20ms
　　◆***大單級容量：500Kvar
　　◆分級調節：6-10級
　　◆系統電壓：＜660v
　　◆基波頻率：50H z
　　◆環境溫度：0-40℃
　　◆相對濕度：＜85%（環境溫度為25℃）
　　◆大氣壓力：80-110kpa（海拔2000米以下）
