DNY-9000智能電力監控系統
系統分為四層，第-層為設備層，包含:電力儀器儀表，微機繼電保護，光伏逆變器，智能開關，故障及錄波設備，溫度巡檢設備，直流屏等。第二層為采集層，通過前置通信管理機，將本區域的設備通過通信接口和協議進行
- 質量穩定：實行全過程質量監控，多方位檢測！
- 合理的價格：有效的內部成本控制，減少開支，為客戶服務！
- 快速交貨：完善的生產線，充足的庫存，縮短交貨時間！
- 電話：0550-7095297,7095397
- 傳真：0550-7095197
- 郵箱：ahdonen@126.com
產品介紹
系統分為四層，第-層為設備層，包含:電力儀器儀表，微機繼電保護，光伏逆變器，智能開關，故障及錄波設備，溫度巡檢設
備，直流屏等。
第二層為采集層，通過前置通信管理機，將本區域的設備通過通信接口和協議進行數據的采集和傳輸，通過標準的以太網接口向上
一層傳輸數據。
第三層為傳輸層，通過交換機組建網絡，將各個區域的采集設備，通過網絡實現數據的傳輸，常見的有星形網，環網等，鏈路介質
有雙絞我和光纖，雙絞線只能組建200米以內的區域網絡，而光纖則不受距離限制，是可以組建復雜，長距離的傳輸層網絡介質。
第四層為展示層，通過監控軟件，提供圖形化的呈現效果，將系統的運行數據進行圖形展示，除展示之外，還提供故障信息采集，
故障再現，歷史數據，波形分析，運行日志，操作管理等功能。除監控中心，還通過WEB,手機APP等方式向管理人員提供實時和數
據展現。

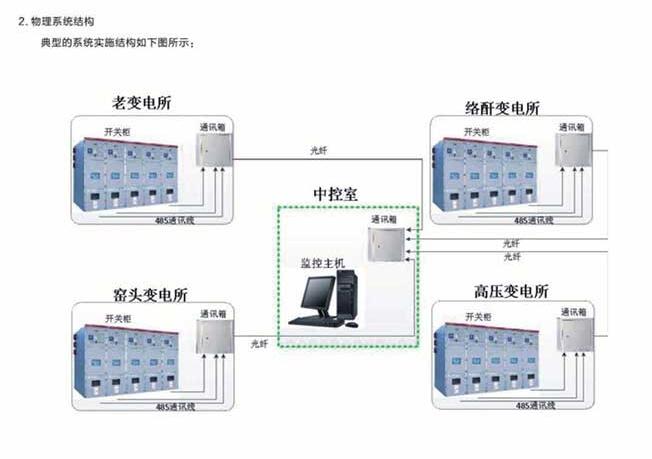

上圖即為一個典型的系統物理結構，變電所內部設備通過RS485網絡到通信箱，通信箱內置通信管理機和UPS電源等，將本地數據進行采集，通過通信箱的交換機與各個區域組成光纖環網，中控室則安裝監控軟件系統。
